Gaz İzoleli Hücreler
Elektrik sistemlerinde “hücre” terimi genellikle orta gerilim (OG) şalt sistemlerinde kullanılan panoları ifade eder. Bu hücreler, enerjiyi kesme, dağıtma ve koruma işlevlerini yerine getirir.
OG hücre, 1 kV – 36 kV arası gerilim seviyelerinde kullanılan, kesici, ayırıcı, ölçü ve koruma elemanlarını içinde barındıran modüler sistemdir. Trafo merkezleri ve dağıtım sistemlerinin en kritik parçalarındandır.

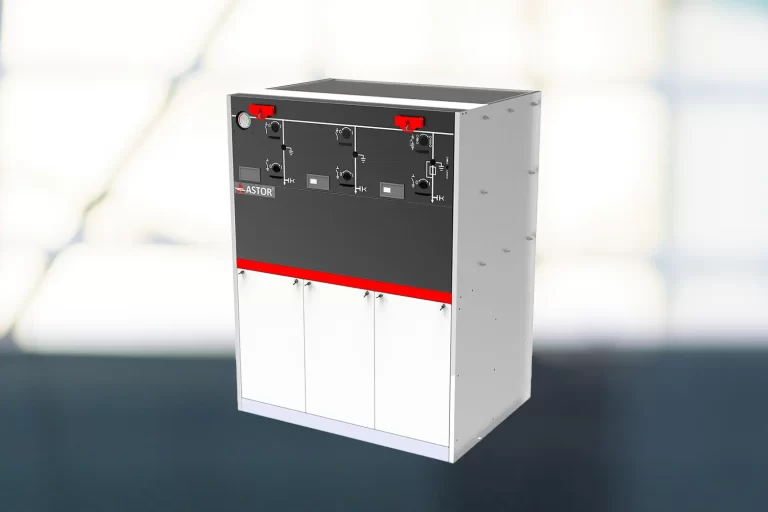

Gaz İzoleli Hücre (GIS – Gas Insulated Switchgear)
Yalıtım ortamı: SF6 (sülfür hekzaflorür) gazı
Komple kapalı sistemdir, baralar ve kesici gaz içinde bulunur
Kompakt tasarım: Daha küçük alan kaplar
Avantaj: Yüksek güvenlik, düşük bakım ihtiyacı, uzun ömür
Dezavantaj: Daha pahalı, SF6 gazı çevreye zararlıdır (sera etkisi)
Gaz İzoleli ve Hava İzoleli Karşılaştırma
| Özellik | Hava İzoleli (AIS) | Gaz İzoleli (GIS) |
|---|---|---|
| Yalıtım Ortamı | Hava | SF6 gazı |
| Boyut | Daha büyük | Daha kompakt |
| Kurulum Alanı | Geniş alan gerektirir | Dar alanlarda ideal |
| Maliyet | Daha ucuz | Daha pahalı |
| Bakım | Daha sık bakım gerekir | Düşük bakım |
| Güvenlik | Orta | Yüksek (kapalı sistem) |
| Kullanım Yeri | Kırsal/şebeke merkezleri | Şehir içi, bina içi tesisler |
